材料特点：可伐引线，在 20℃-450℃温度范围内具有与硬玻璃匹配的线膨胀系数，能与硬玻璃牢固封接； 可伐铜引线通过调整镍含量获得定膨胀性能，膨胀系数和居里点随镍含量增加而增加，具有良好的焊接性能（可钎焊和点焊），封接前需进行预氧化处理。
应用场景：可伐引线适用于发射管、振荡管、引燃管、晶体管以及管封插头、继电器外壳等电真空器件； 可伐铜引线电真空工业常用封接结构材料。
材料规格及性能：
可伐引线:
化学成分：
| C | P | S | Mn | Si | Cu | Cr | Mo | Ni | Co | Fe |
| 不大于 | ||||||||||
| 0.03 | 0.020 | 0.020 | 0.5 | 0.30 | 0.20 | 0.20 | 0.20 | 28.5～29.5 | 16.8～17.8 | 余量 |
4J29合金的平均线膨胀系数:
| 合号 | 试样热处理制度 | 平均线膨胀系数a,10-6/ ℃ | ||
| 20-300 ℃ | 20-400 ℃ | 20-450 ℃ | ||
| 4J29 | 在氢气气氛中加热至900±20 ℃,保温lh,再加热至1100±20 ℃，保温15min,以不大于5 ℃/ min速度冷至200 ℃以下出炉 | ---- | 4.6～5.2 | 5.1～5.5* |
4J29合金的典型膨胀系数:
| 合金牌号 | 平均线膨胀系数a,10-6/ ℃ | |||||||
| 20～200 ℃ | 20～300 ℃ | 20～400 ℃ | 20～450 ℃ | 20～500 ℃ | 20～600 ℃ | 20～700 ℃ | 20～800 ℃ | |
| 4J29 | 5.9 | 5.3 | 5.1 | 5.3 | 6.2 | 7.8 | 9.2 | 10.2 |

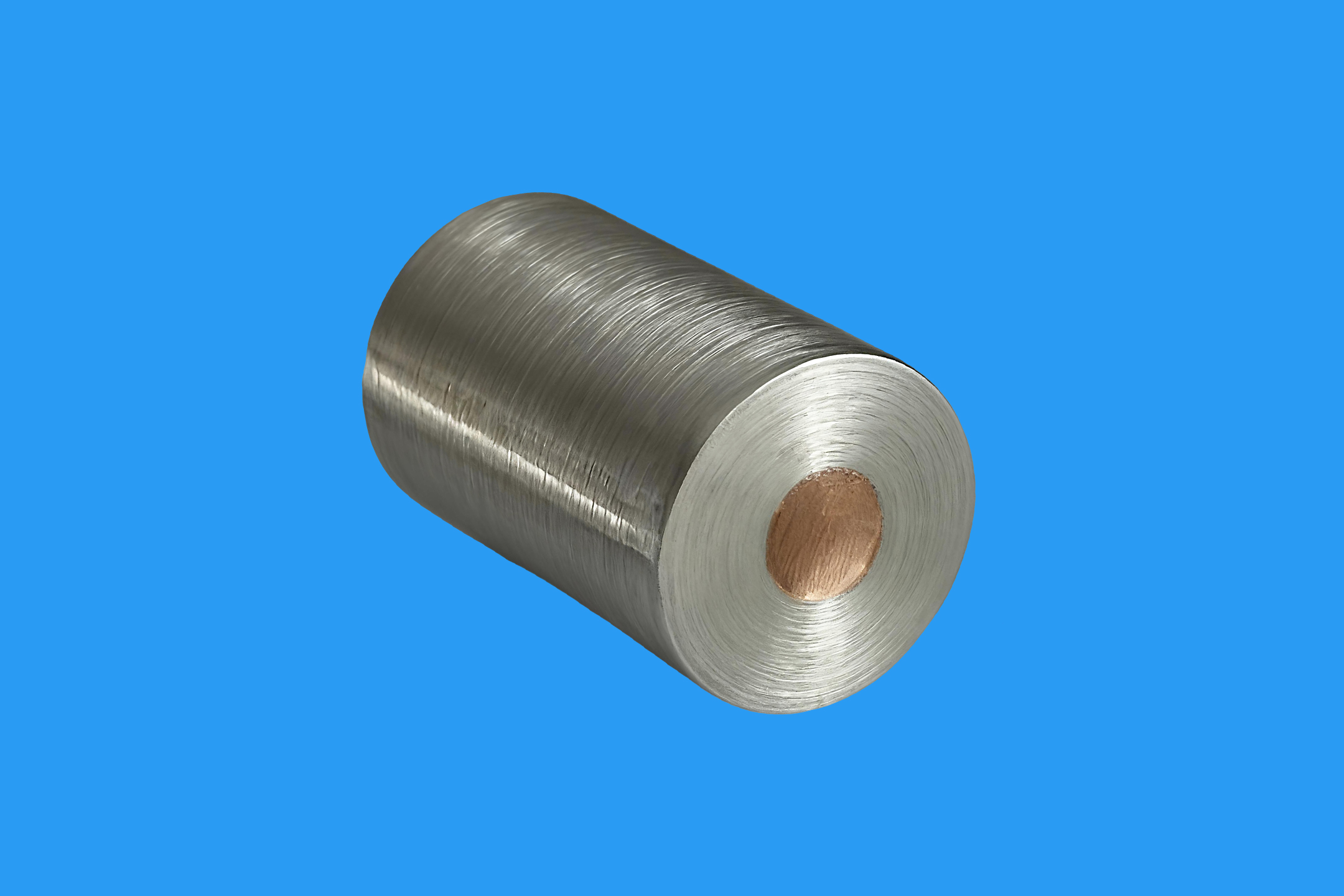

可伐铜引线
化学成分：
| C | Mn | Si | AI | Co | Ni | Fe | ||
| 不大于 | ||||||||
| 0.05 | 0.80 | 0.030 | 0.020 | 0.020 | 0.10 | 0.10 | 1.0 | 余量 |
物理参数:
| 密度 | 膨胀系数 | 硬度HV | 比热容 | |
| 20-300° | 20-400° | 退火态 | ||
| 8.21g/cm3。 | 9.2-10 | 9.2-9.9 | 135 | 502J/(kg•℃) |
