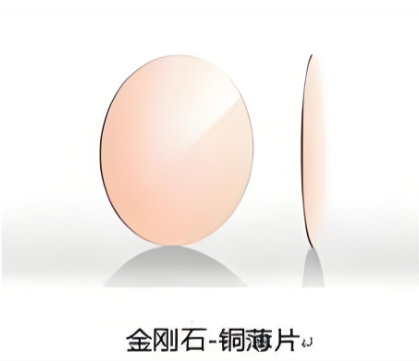

金刚石/铜（Diamond/Cu）热沉作为解决“热障”问题的终极材料之一，其应用领域主要集中在散热需求压倒一切、且传统材料已无法胜任的顶尖科技场景。
随着芯片和器件朝着 “更高功率、更小体积、更高频率” 发展，其热流密度（单位面积产生的热量）急剧上升，出现局部“热点”。传统材料如铜、铝甚至钨铜/钼铜等，其热导率（<400 W/mK）和热膨胀系数匹配性已逼近极限。
金刚石铜热沉的核心价值在于：
极致导热：热导率高达 600 - 1200 W/(m·K)，是纯铜的1.5-3倍，能瞬间“抽走”热量。
可调热膨胀：通过调整金刚石含量，其热膨胀系数可设计为 5-10 ppm/K，与半导体材料（如GaN：~5.6 ppm/K）高度匹配，极大减少热应力。
轻质高刚：比钨、钼等重金属热沉更轻，且硬度高。
核心应用领域详解

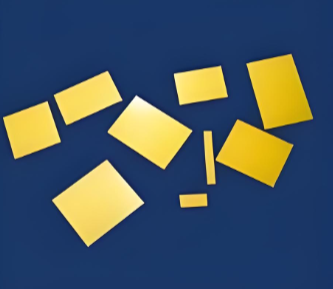

领域一：光电子领域 —— 高功率激光器的“生命线”这是金刚石铜最早、最成熟的应用领域。应用场景：高功率单管激光二极管、激光二极管阵列（激光巴条）、光纤激光器泵浦源。 具体作用：激光器的电光转换效率有限，大量能量以热量形式集中在微米级的发光结区。热量堆积会导致波长漂移、效率下降（温淬灭）、寿命缩短甚至 catastrophic failure。 金刚石铜解决方案：作为激光芯片的 “直接键合衬底” 。其超高热导率能将结区热量迅速横向扩散，避免形成致命热点；其匹配的热膨胀系数保证了在频繁开关机（热循环）下的可靠性。对于输出功率数百瓦至千瓦级的激光巴条，金刚石铜热沉几乎是唯一选择。 不可替代性：在此领域，性能是首要考量，成本次之。没有金刚石铜，就无法实现稳定、高亮度的高功率激光输出。
领域二：第三代半导体 —— 解锁宽禁带器件的性能天花板以氮化镓（GaN）和碳化硅（SiC）为代表的第三代半导体，是5G、新能源、快充的核心，但其高功率密度带来了惊人的散热挑战。
应用场景：
GaN射频器件：用于5G/6G基站、军用雷达、卫星通信的功率放大器（PA）。GaN在微波频率下工作时，沟道温度极高。
GaN电力电子器件：用于超级快充、数据中心电源。高频开关下，低热阻是关键。
SiC功率模块：用于新能源汽车电驱、充电桩、光伏逆变器。工作结温要求高达175°C-200°C以上。
具体作用： 作为芯片的“贴身热沉”：在封装内直接置于GaN/SiC芯片下方（替代传统Cu或MoCu基板），构成超低热阻的一级散热路径。 作为覆铜陶瓷基板（DBC/AMB）的增强层：将金刚石铜作为DBC基板中的导热层，或作为芯片与DBC之间的夹层，大幅提升整个衬板的纵向导热能力。 价值：能将器件结温降低数十摄氏度，从而允许器件在更高功率、更高频率下工作，或将可靠性提升一个数量级。领域三：先进集成电路封装 —— 突破“功耗墙”的钥匙随着摩尔定律放缓，芯片性能提升越来越依赖于先进封装和散热。应用场景： CPU/GPU/AI芯片的集成散热盖：替代传统铜合金散热盖（IHS），直接贴合在芯片Die上。对于功耗超过500W的数据中心芯片和AI芯片，这是降低结温、维持高频运行的关键。 2.5D/3D封装中的热中介层：在芯片堆叠中，中间层的散热是巨大难题。金刚石铜可作为高导热中介层，既传输电信号，又充当垂直方向的主要散热通道。 芯片直接冷却（Direct Chip Cooling）：作为微通道液冷基板的一部分，与芯片背面直接键合，实现极致冷却。 挑战与前景：在此领域，成本和大面积制备工艺是主要障碍。目前主要用于尖端军用、超算和宇航设备。随着技术进步和成本下降，未来有望向高端消费级市场渗透。领域四：航空航天与国防电子 —— 极端环境的可靠保障，此领域对可靠性、轻量化和极端环境适应性的要求高于一切。
应用场景： 有源相控阵雷达（AESA）的T/R模块：每个辐射单元后端的GaN功放都需要独立高效冷却。金刚石铜热沉是实现雷达阵列高功率密度、小型化和长寿命的核心。 机载、弹载、星载高密度电子系统：在狭小、密闭、无主动散热的太空环境中，金刚石铜的轻质和高导热是解决电子设备积热问题的理想方案。 高能激光武器的电源与管理模块：其高功率密度电力转换系统产生的热量巨大，需要金刚石铜进行高效管理。
领域五：其他高价值领域 微波真空器件：如行波管、速调管的收集极散热。
聚焦超声换能器：用于医疗或工业超声设备，需要快速散热以保持输出稳定。高端LED：用于汽车大灯、投影仪等超高亮度LED的芯片级散热。
市场现状与技术挑战
市场驱动力：主要来自国防军工、高端通信基建和前沿科研，目前正逐渐向新能源汽车（尤其是SiC主逆变器）、高端医疗设备等领域扩展。

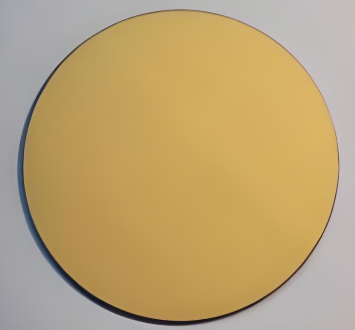

主要挑战：成本高昂：高品质金刚石粉体和复杂的制备工艺（如高温高压烧结、熔渗）导致其价格远高于传统材料。 加工与集成难度大：材料本身硬度高，切割、打孔、表面金属化（镀Ni/Au）和与芯片的可靠键合（常用AuSn共晶焊）工艺难度大，良率影响成本。 界面热阻：金刚石与铜的界面是热传导的瓶颈，优化界面结合（通过表面金属化形成碳化物层）是技术关键。 尺寸限制：受工艺所限，目前大尺寸（>50mm）均匀块体的制备仍有难度。
总结金刚石铜热沉并非通用材料，而是面向 “热极限”场景的“特种解决方案”。它的应用逻辑是：当性能提升或系统小型化带来的收益，远超其本身高昂的成本时，它就是最优解。 随着第三代半导体和超高热流密度器件的普及，金刚石铜热沉正从“实验室利器”走向“关键工程部件”，成为推动未来高性能电子系统发展的基石材料。
